Modele za ljevanje  projektiramo u CAD-CAM sustavu.

Početna faza je izrada 3-D crteža u "surface" ili "solid" obliku.
Nakon izrade 3-D crteža u nekom od CAD programa (AutoCAD, Microstation i sl.), crtež modela se učitava u CAM sustav u kojem se razrađuju tehnologije obrade 3-D modela na CNC stroju.
Vrši se odabir alata i tehnoloških operacija obrade, te na kraju i simulacija obrade.

Simulacija obrade u CAD-CAM sustavu radi se detaljno, u rezoluciji i ispod 0,01 mm.
To je granična rezolucija koju uopće može izvesti CNC stroj.

Nakon uspješne simulacije, vrši se kompajliranje programskog koda za odgovarajuću CNC upravljačku jedinicu. Postprocesorski modul mora biti prilagođen jeziku i karakteristikama konkretnog stroja (brzina okretaja, gabariti, raspoloživi alati itd.).

Dobiveni program unosi se u CNC stroj, te se model izrađuje na stoju.
U svojm pogonu koristimo obradne centre sa Z-16 i Heidenhein upravljačkim jedinicama.

Galerija izrađenih modela  prilično je široka.
Do sada smo izradili nekoliko stotina različitih modela.

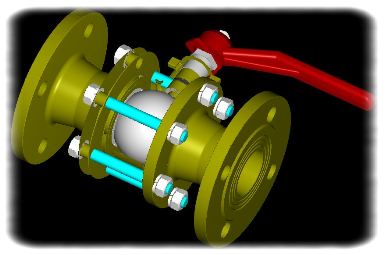

Izrađena je cijela paleta modela za brodske armature (ravni i kutni ventili i njihovi dijelovi, razni pipci, kuglasti ventili, filteri, ručna kola, itd.). Zatim paleta modela AL dijelova za pomoćne brodske motore po licenci MAN B&W.
Spomenimo i modele za komunalne proizvode koji obuhvaćaju kandelabre, razna rasvjetna tijela, zaštitne stupiće za kolnike.
